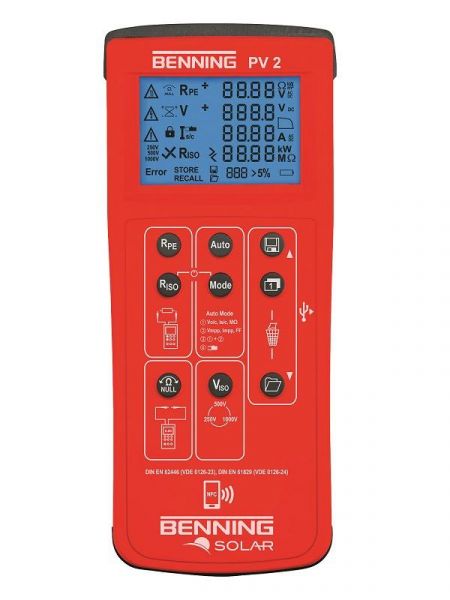

bezpieczne połączenie - pomiar, nawet jeśli system fotowoltaiczny jest w trakcie dostarczania energii
badanie zgodnie z VDE 0126-23 (DIN EN 62446)
Najważniejsze cechy miernika do fotowoltaiki:
czytelne i jednoznaczne wyświetlanie wszystkich wyników pomiarów
bezpieczne połączenie pomiarowe, nawet jeśli system fotowoltaiczny dostarcza energię
automatyczne procedury testowe do pomiaru krzywej z lub bez testu RISO
wskazanie Uo / c, Umpp, Is / c, Impp, współczynnik wypełnienia (FF) i RISO ze wskazaniem „PASS / FAIL”
pomiar izolacji przy napięciu testowym 250 V, 500 V i 1000 V.
pomiar rezystancji izolacji za pomocą 4 mm przewodów pomiarowych do testów kabli PV itp.
procedura automatycznej kontroli (napięcie obwodu otwartego 1000 V DC, prąd zwarciowy 15 A DC, rezystancja izolacji)
automatyczne wyświetlanie polaryzacji napięcia z dźwiękowym / wizualnym ostrzeżeniem o odwrotnej polaryzacji
pamięć wartości pomiarowych dla 999 wskazań wyświetlacza (ciągi PV)
interfejs USB i oprogramowanie do pobierania BENNING SOLAR Rejestrator danych do pobierania zmierzonych wartości w formacie CSV (opcja)
wyposażony w zintegrowany zegar czasu rzeczywistego, który automatycznie dodaje znacznik daty / godziny do każdego procesu
połączenie radiowe z opcjonalnym przyrządem do pomiaru nasłonecznienia i temperatury BENNING SUN 2
wynik pomiaru z informacją „pass / fail”
bezpośrednie połączenie ze wszystkimi standardowymi modułami fotowoltaicznymi za pomocą złączy MC4 lub „Sunclix”
wyświetlacz LC z podświetleniem
automatyczne wyłączanie (indywidualnie ustawiane od 1 do 10 minut) - testy mogą odnosić się do modułów PV, ciągów PV lub całego systemu PV.
opcjonalne oprogramowanie komputerowe BENNING SOLAR Manager (nr art. 050423) do tworzenia raportów z testów i dokumentacji cech
darmowa aplikacja BENNING PV Link (wymaga urządzenia z Androidem i funkcją NFC)
Miernik do fotowoltaiki - funkcje
pomiar rezystancji przewodu ochronnego prądem testowym 200 mA
pomiar napięcia w obwodzie otwartym (Uo / c) modułów lub ciągów PV do 1000 V DC
pomiar prądu zwarciowego (Is / c) przez obwód wewnętrzny do 15 A DC bez żadnego niebezpieczeństwa dla użytkownika
pomiar rezystancji izolacji między zwartymi przewodami prądu stałego (+/-) a uziemieniem z regulowanym napięciem testowym (250 V, 500 V, 1000 V)
oddzielny dwubiegunowy pomiar rezystancji izolacji za pomocą linii pomiarowej 4 mm do 300 MOhm
pomiar charakterystyki prądowo-napięciowej (I-V) i charakterystyki mocy (P-V)
wskazanie napięcia (Umpp), prądu (Impp) w punkcie maksymalnej mocy (mpp) i współczynnika wypełnienia (FF)
test działania poprzez pomiar prądu do 40 A AC / DC (za pomocą adaptera cęgowego BENNING CC 3, nr art. 044038)
BENNING PV 2 jest w stanie odbierać zmierzone wartości (nasłonecznienie, temperatura modułu fotowoltaicznego / temperatura otoczenia oraz datownik / data) z miernika BENNING SUN 2 (opcjonalnie, pozycja nr 050420) przez połączenie radiowe
Parametry techniczne miernika
Wyświetlacz
Graficzny
Rpe rezystancja przewodu ochronnego
0,05Ω - 199Ω
Prąd testowy
± 200 mADC
Napięcie obwodu otwartego (Uo / c)
5V - 1000Vdc
Prąd zwarciowy (Is / c)
035A - 15Adc
Nasłonecznienie
100 W / m² - 1250 W / m²
Napięcie testowe
250 V, 500 V, 1000 VDC
Rezystancja izolacji
0,05 MΩ - 300 MΩ
Pomiar AUTO 1
+/-, Uo / c, Is / c, Riso
Pomiar AUTO 2
Charakterystyki (I-V, P-V)
Pomiar AUTO 3
Pomiar 1 + 2
Prądu stały stringu / prąd przemienny
0,1 A - 40 AAC / DC (za pomocą BENNING CC 3)
Nasłonecznienie
100 W / m² - 1250 W / m² (za pomocą BENNING SUN 2)
Temperatura modułu fotowoltaicznego / temperatura otoczenia
- 30 ° C - + 125 ° C (za pomocą BENNING SUN 2)
Napięcie
30 V - 440 V AC / DC
Pamięć wartości pomiarowych
999 rekordów danych
interfejs
USB / radio / NFC
Zakres dostawy
Walizka, przewody pomiarowe, krokodyle, przewody pomiarowe MC4 i sunclix, baterie, kabel USB, Proste oprogramowanie do pobrania, certyfikat kalibracji
